合泉温度传感器与温控表、PLC、DCS 如何接线匹配?
合泉温度传感器要想跟温控表、PLC 或 DCS 系统“无缝对话”，核心就看两点：信号类型匹配和接线端子对应。不同设备的“语言”不同，接错了不仅没数据，还可能烧设备。

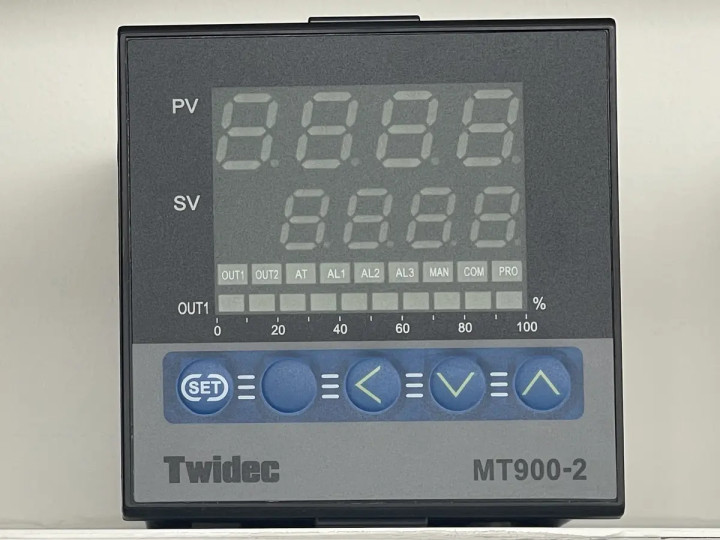

一、 连接合泉温控表：直连最省心
这是最简单的场景，因为合泉的温控表通常直接内置了信号采集电路，不需要额外的转换模块。
热电阻（如 Pt100）：直接接入温控表背面的专用端子。如果是三线制，通常是一根线接“A”端子，另外两根同颜色的线接“B”和“C”端子（部分型号 B 和 C 内部短接）。
热电偶（如 K 型）：注意极性，通常红色线接“+”极，蓝色或白色线接“-”极。接反了温度会不升反降。
二、 连接 PLC 与 DCS：两条路可选
PLC 和 DCS 是大脑，它们通常需要标准信号才能工作。根据现场布线情况，你有两种主流接法：

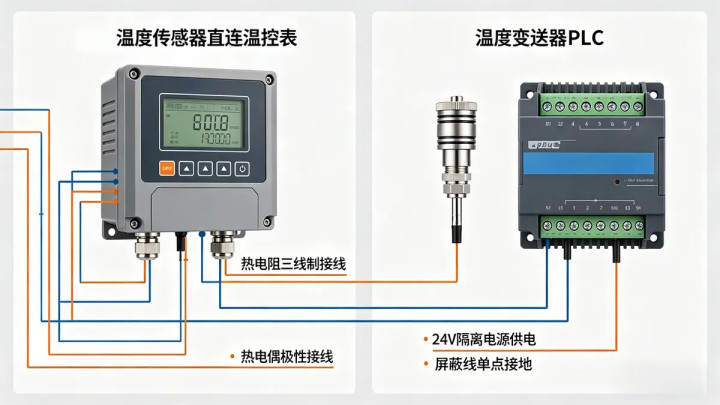

方案一：加装温度变送器（推荐）
这是最稳妥的工业标准做法。利用合泉的变送器将传感器的微弱信号，提前转换成 4-20mA 标准电流信号。
接线逻辑：变送器通常需要 24V 供电，它的输出端（Out）和电源负端串联后，直接接入 PLC/DCS 模拟量模块的通道正极。这种方式抗干扰能力极强，传输距离可达上千米。
优势：信号稳、距离远、调试简单。
方案二：使用专用温度模块
如果你不想额外配变送器，可以购买 PLC/DCS 专用的温度模块（如 RTD 模块或 TC 模块）。
接线逻辑：传感器直接接到专用模块上。但要注意线制匹配：
二线制：直接接入，但精度受线阻影响。
三线制：利用第三根线补偿导线电阻，最常用。
四线制：精度最高，通常用于实验室或计量场景。
三、 避坑关键点
电源要隔离：给变送器供电的 24V 电源，建议使用独立的隔离电源，避免与变频器或大功率设备共用，否则屏幕上的数字会乱跳。
屏蔽层接地：传感器线缆必须使用屏蔽线。屏蔽层在 PLC 或控制柜端单点接地即可，千万别两头都接，否则容易引入地环路干扰。
参数要对应：接好线只是物理连通，还得在软件里把量程（如 0-200℃）和信号类型（如 4-20mA）设置一致，否则显示出来的数值会完全对不上
